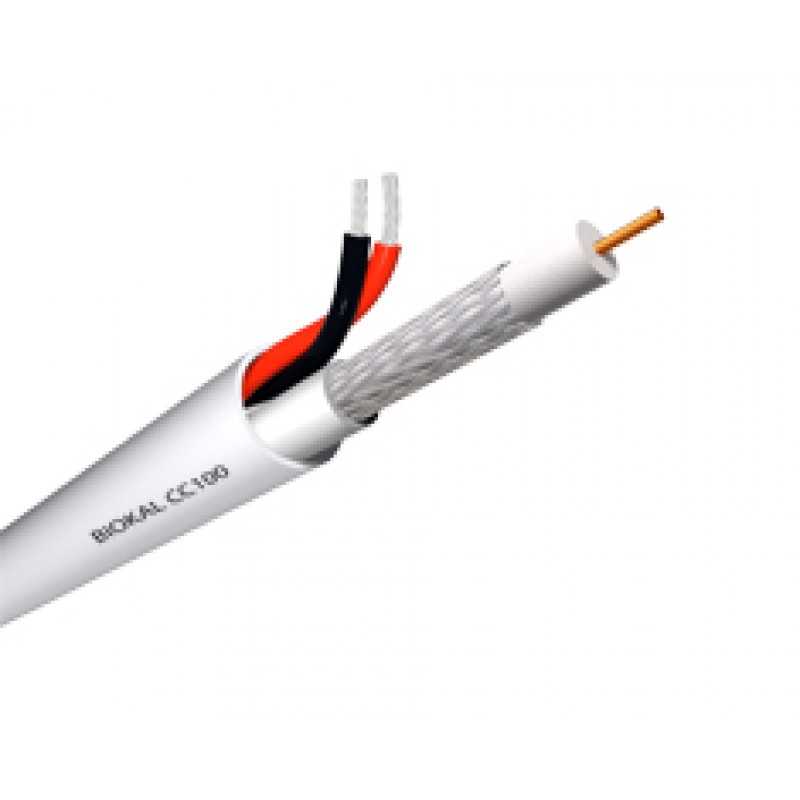

Accordia CC-100

Καλώδιο Κάμερας mini RG59 και Τάση

Σύνθετο καλώδιο κάμερας αποτελούμενο από ένα ομοαξονικό 75 ohm τύπου mini RG 59 και 2 αγωγούς διατομής 0,50mm.

Η συσκευασία αντιστοιχεί σε κουλούρα των 100μ.

Α. ΟΜΟΑΞΟΝΙΚΟ
Α1. ΚΑΤΑΣΚΕΥΗ

Κεντρικός Αγωγός Φ0,60mm
 καθαρός χαλκός
Μόνωση Φ 2,70mm τριπλή μόνωση
 skin-foam-skin
με έγχυση αζώτου
Εξωτερικός Αγωγός Πλέγμα χάλκινο επικασσιτερωμένο
Εξωτερική Επένδυση Φ 3,75mm PVC λευκό,
ελεύθερο μολύβδου
Α2. ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Σύνθετη Αντισταση 75 +/-3 Ohm
Χωρητικότητα 52 pF/m

Ταχύτητα Διαδοσεως (v/c) 0,85
Τάση ελέγχου επένδυσης 3 KV

Ονομαστικές Απώλειες (dB/100m)
5 MHz 2,50
10 MHz 3,50
50 MHz 7,70

Β. ΑΓΩΓΟΙ
Αριθμός αγωγών Χ διατομή 2 x 0,50 mm2
Κατασκευή κάθε αγωγού 16 x Φ0,20mm
σύρματα καθαρού χαλκού
Επένδυση αγωγών Φ1,85, PVC ελεύθερο μολύβδου
 α. Μαύρο
β. Κόκκινο

Γ. ΕΞΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ ΚΑΛΩΔΙΟΥ
Εξωτερική Επένδυση 5,4mm x 7,0mm PVC λευκό,
 ελεύθερο μολύβδου
Ελάχιστη Ακτίνα Κάμψεως
για μία κάμψη 35 mm
για επαναλαμβανόμενες 70 mm
