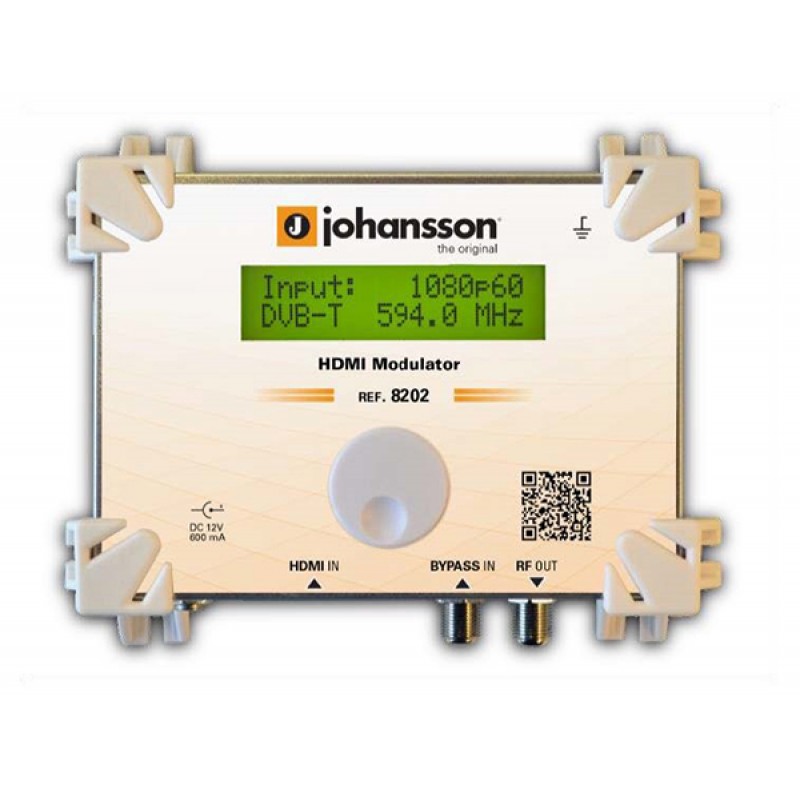

Johansson 8202 - HDMI Modulator
HDMI σε DVB-T, DVB-C, DMB-T και ATSC διαμορφωτής: 1 HDMI είσοδος / 1 RF είσοδος - εξόδος
O Johansson 8202 είναι ένας HDMI διαμορφωτής που μετατρέπει το τοπικό HDMI σήμα σας σε ένα RF σήμα , έτοιμο για διανομή μέσω ομοαξονικών καλωδίων. Υποστηρίζει όλα τα καλωδιακά και επίγεια πρότυπα.
Δυνατότητες του HDMI Modulator
- 1 HDMI είσοδος, ικανή να λάβει όλες τις αναλύσεις μέχρι 1080p60.
- 1 RF είσοδος, με by-pass επίγεια ή καλωδιακά σήματα.
- 1 RF έξοδος: DVB-T, DVB-C, DMB-T και ATSC.
- Τέλεια ποιότητα εικόνας χάρη στο MER, συγκρίσιμη με premium headent εξοπλισμό.
- Εύκολη δομή του μενού με το περιστροφικό πλήκτρο Johansson και την οθόνη.
- Βελτιστοποιημένο για cascading πολλαπλούς διαμορφωτές στο ομοαξονικό δίκτυο σας.
Εγκατάσταση της συσκευής

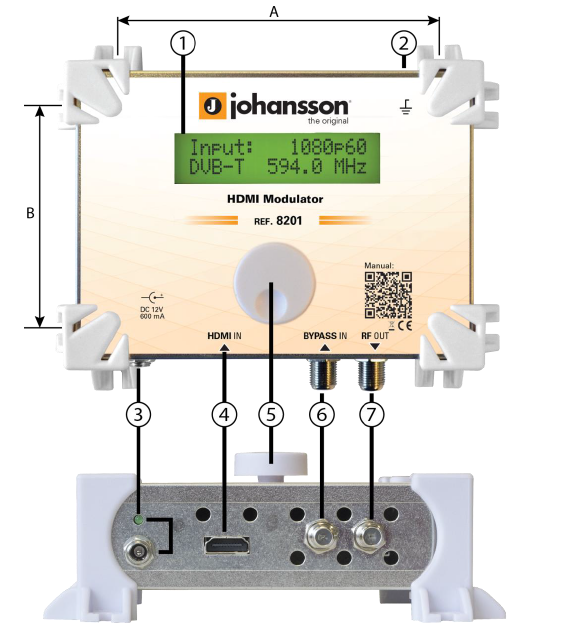

Συνδέστε το τροφοδοτικό στην πρίζα παροχής ρεύματος (3). Συνδέστε ένα καλώδιο γείωσης στο κατάλληλο σφιγκτήρα (2). Συνδέστε την HDMI έξοδο της συσκευής αναπαραγωγής Blu-Ray, DVD player, δορυφορικού δέκτη ή οποιαδήποτε άλλη πηγή βίντεο με την HDMI είσοδο (4). Συνδέστε την τηλεόρασή σας στην υποδοχή RF έξόδος (7). Προαιρετικά, μπορείτε να εισάγετε ένα υπάρχον ομοαξονικό διανομέα στην Bypass είσοδο σύνδεσης (6). Αυτό θα οδηγήσει σε ένα συνδυασμό του HDMI διαμορφωμένου σήματος και της υπάρχουσας ομοαξονικής διανομής στην υποδοχή RF εξόδου (7).
Χαρακτηριστικά
HDMI Είσοδος
Ανάλυση βίντεο: 576i μέχρι 1080p
Κωδικοποίηση βίντεο: H264 / AVC
Κωδικοποίηση ήχου: MPEG 1 Layer II / AAC
Τύπος σύνδεσης: HDMI τύπου Α
RF είσοδος
Συχνότητα: 5-1218 MHz
Απώλεια στην RF έξοδο: 2 dB
RF έξοδος (= RF σήμα εισόδου + HDMI διαμορφωμένου αναμεταδότη)
Διαμορφωμένη συχνότητα καναλιού: 174 - 1218 MHz
Επίπεδο εξόδου: 59-99 dBμV (ρυθμιζόμενο)
MER: Τύπος. 38 dB
Ρυθμίσεις εξόδου
Τύπος εξόδου | DVB-T | DVB-C | ATSC-T | ATSC-C | DTMB |
Ρυθμός μετάδοσης bit Mbps | 2 - 23 | 2 - 23 | 2 - 15 | 2 - 23 | 2 - 23 |
Εύρος ζώνης καναλιού MHz | 6,7 ή 8 | 2 έως 8 | 6 | 6 | 6 |
Σχηματισμός | COFDM, (QPSK/16QAM/64QAM) | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM | 8VSB | 64QAM, 256QAM | QPSK, QAM-4NR, 16QAM, 32QAM, 64QAM |
Άλλες ρυθμίσεις | Code rate, Guard Interval, 2K-8K | - | - | - | Interleave Code rate, 2K-8K, Sync frame PN phase |
Διαμόρφωση
Βασική Διαμόρφωση: Χώρα | Τύπος εξόδου | Συχνότητα εξόδου | Επίπεδο εξόδου | LCN | Όνομα καναλιού
Προηγμένες Ρυθμίσεις: RF | Video & Audio | SID | PMT, VPID, APID | NIT, ONID | PDS | TS ID
Τροφοδοσία
Τροφοδοσία: Τάση εισόδου: 12VDC | Κατανάλωση: 5W Τύπος. (6W μέγ.) | Jack Ø 2,1 mm
Περιεχόμενα Συσκευασίας
1x Johansson 8202 HDMI Modulator
1x Τροφοδοτικό
1x Οδηγίες Χρήσης
