ΠΕΡΙΜΕΤΡΙΚΗ ΠΡΟΣΤΑΣΙΑ ΣΥΡΜΑΤΟΠΛΕΓΜΑΤΟΣ ΜΕ ΟΠΤΙΚΗ ΙΝΑ


Ιδανικά για φωτοβολταϊκά παρκα το SMARTFENCE είναι ένα υπερσύγχρονο σύστημα αισθητήρων περιμετρικής προστασίας που χρησιμοποιεί την τεχνολογία των οπτικών ινών. Προσφέρει πρώιμη ανίχνευση περιμετρικής εισβολής και χαρακτηρίζεται από παντελή έλλειψη ψευδοσυναγερμών.



Το SMARTFENCE τοποθετείται σε νέο ή υφιστάμενο συρματόπλεγμα εύκαμπτου τύπου. Χρησιμοποιεί ειδικές οπτοηλεκτρονικές μονάδες επεξεργασίας σε συνδυασμό με μία αισθητήρια οπτική ίνα, η οποία διακρίνεται από υψηλή αντοχή, χαμηλό κόστος και εξαιρετική ευκολία εγκατάστασης και επιδιόρθωσης. Το σύστημα ανιχνεύει τη φυσική ενόχληση που υφίσταται το συρματόπλεγμα, επομένως και η οπτική ίνα, κατά την απόπειρα εισβολής. Οι κραδασμοί δεν ανιχνεύονται και έτσι δεν αποτελούν σε καμία περίπτωση αιτία ψευδοσυναγερμών.



Εγκαθιστώντας ένα ή περισσότερα περάσματα οπτικής ίνας επάνω στο συρματόπλεγμα, διαφορετικοί βαθμοί προστασίας μορούν να επιτευχθούν. Η εγκατάσταση μονής οπτικής ίνας προσφέρει προστασία έναντι αναρρίχησης της περίφραξης ή καταστροφικής εισβολής με όχημα. Περισσότερες σειρές, παράλληλα μεταξύ τους και σε διαφορετικά ύψη, προσθέτουν προστασία έναντι ανασήκωσης, απόπλεξης ή κοπής του συρματοπλέγματος.



Χάρη στην ευέλικτη φιλοσοφία του, το SMARTFENCE έχει μία πολύ μεγάλη γκάμα εφαρμογών και μπορεί να ικανοποιήσει ποικίλες προδιαγραφές, από πολύ βασικές μέχρι και πολύ αυστηρές, τόσο από πλευράς επιδόσεων όσο και από πλευράς κόστους.



ΟΠΤΙΚΗ ΙΝΑ ΓΙΑ ΦΩΤΟΒΟΛΤΑΙΚΟ ΠΑΡΚΟ






Πλεονεκτήματα

  • Πρώιμη, πραγματικά αξιόπιστη ανίχνευση
  • Χωρίς ψευδοσυναγερμούς από ζώα, πτηνά, βλάστηση, σκουπίδια, άνεμο, βροχή και άλλες αιτίες
  • Λειτουργία εντελώς ανεπηρέαστη από καιρικές συνθήκες όπως βροχή, χιόνι, ομίχλη, χαλάζι, έντονη ηλιοφάνεια, κλπ.
  • Χωρίς “τυφλά σημεία” – ακολουθεί τη μορφολογία του εδάφους και το σχήμα της περίφραξης
  • Χωρίς εσωτερικές αποστάσεις από την περίφραξη – η αισθητήρια διάταξη τοποθετείται απευθείας επάνω στο φράχτη
  • 10 επίπεδα ευαισθησίας, ανεξάρτητη ρύθμιση κάθε ζώνης
  • Οπτική τεχνολογία, απρόσβλητη από EMI/RFI, αστραπές, κεραυνούς και ισχυρά τοπικά ηλεκτρομαγνητικά πεδία
  • Ενσωματωμένος μετρητής οπτικής ισχύος με αυτόματη ένδειξη προβλημάτων του οπτικού σήματος
  • Ενδείξεις LED: STATUS - ACTIVITY - OPTICAL SIGNAL FAULT (όλες ανά ζώνη) και DC POWE
  • Αυτόματο καλιμπράρισμα, χωρίς ειδικές ρυθμίσεις
  • Γρήγορη εγκατάσταση και επιδιόρθωση – χωρίς ακριβά εργαλεία ή όργανα, χωρίς βύσματα, χωρίς γυαλοχαρτάρισμα, η οπτική ίνα κόβεται και τοποθετείται απευθείας στη συσκευή



Εφαρμογές

  • Βιομηχανίες – Βιοτεχνίες – Αποθήκες
  • Φωτοβολταϊκά πάρκα
  • Βάσεις κινητής τηλεφωνίας
  • Αεροδρόμια – Λιμάνια – Διυλιστήρια
  • Στρατιωτικές εγκαταστάσεις – Φυλακές
  • Δεξαμενές ύδρευσης & καυσίμων



Τεχνικά χαρακτηριστικά



ΕΠΕΞΕΡΓΑΣΤΗΣ SOPU-1

Ζώνες ανίχνευσης: 1 ή 2 (μοντέλο SOPU-1S ή SOPU-1D αντίστοιχα)
Μήκος οπτικής ίνας: Έως 300 m ανά ζώνη με περιθώριο για τουλάχιστον δύο ματίσεις
Έξοδοι: 1 ανεξάρτητη έξοδος συναγερμού ανά ζώνη + 1 έξοδος Tamper (όλες οι έξοδοι ρελέ NO/NC)
Τροφοδοσία: 9-24 V DC (100 mA max) με προστασία αντίστροφης πολικότητας
Προστασία υπερτάσεων: Ηλεκτρονικά δίκτυα τριών σταδίων στην τροφοδοσία και σε όλες τις επαφές ρελέ
Καλιμπράρισμα: Αυτόματο αρχικό καλιμπράρισμα και αυτόματο επανακαλιμπράρισμα κατά τη λειτουργία
Επιλογή ευαισθησίας: 10 επίπεδα με ανεξάρτητη ρύθμιση ανά ζώνη μέσω μίνι περιστροφικού διακόπτη
Βαθμός στεγανότητας: IP65
Θερμοκρασία λειτουργίας: -40 έως +85 ºC
Διαστάσεις: 244 x 176 x 56 mm



ΑΙΣΘΗΤΗΡΙΑ ΟΠΤΙΚΗ ΙΝΑ

Μανδύας: Πολυαιθυλένιο (PE)
Ελάχιστη ακτίνα καμπής: 30 mm
Θερμοκρασία λειτουργίας: -40 έως +80 ºC

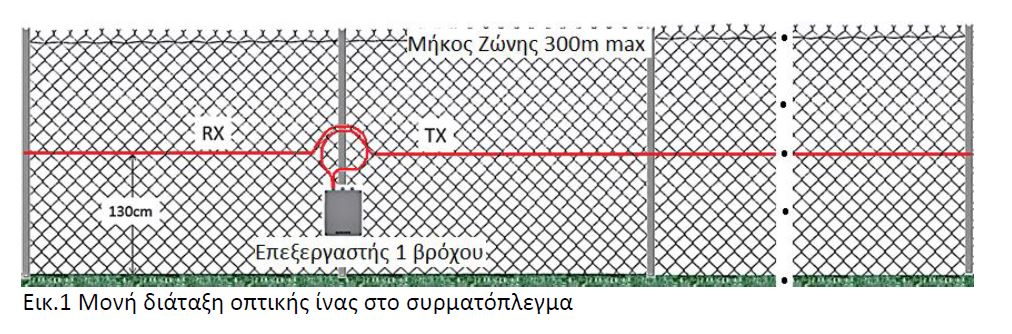

Μονή διάταξη οπτικής ίνας στο συρματόπλεγμα

Η μονή διάταξη της οπτικής ίνας (εικ. 1) διασφαλίζει την ανίχνευση της αναρρίχησης στο φράχτη, την εισβολή αυτοκινήτου ή άλλου μηχανήματος και γενικά λειτουργεί αποτρεπτικά. Δεν ανιχνεύει το ανασήκωμα και το κόψιμο για τη διάνοιξη οπής. Η μονή διάταξη έχει το μικρότερο κόστος και ταιριάζει σε αρκετούς βιομηχανικούς χώρους, όπου δεν αναμένεται εισβολή με διάνοιξη οπής, όπου η εισβολή ανθρώπου στο χώρο δεν σημαίνει κατ’ ανάγκη άμεση απειλή και όπου η εισβολή αυτοκινήτου ή μηχανήματος συνιστούν τη σοβαρότερη απειλή.

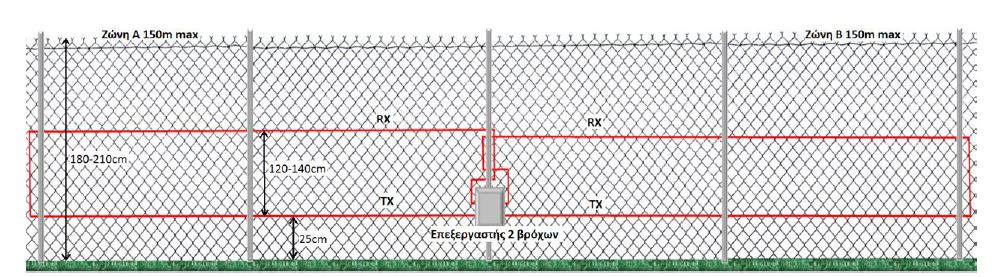

Διπλή διάταξη οπτικής ίνας στο συρματόπλεγμα



Διπλή διάταξη οπτικής ίνας στο συρματόπλεγμα



Η διπλή διάταξη της οπτικής ίνας (εικ. 2) διασφαλίζει την ανίχνευση της αναρρίχησης στο φράχτη, την εισβολή αυτοκινήτου ή άλλου μηχανήματος και επί πλέον την απόπειρα ανασηκώματος/απόπλεξης του συρματοπλέγματος στη βάση του φράχτη. Δεν ανιχνεύει το κόψιμο για τη διάνοιξη οπής, σε ύψος ανάμεσα στις δυο γραμμές της οπτικής ίνας ή μεγαλύτερο της πάνω γραμμής. Η διπλή διάταξη είναι κατάλληλη για πολλούς χώρους και διαμορφώνει υψηλότερο δείκτη προστασίας.

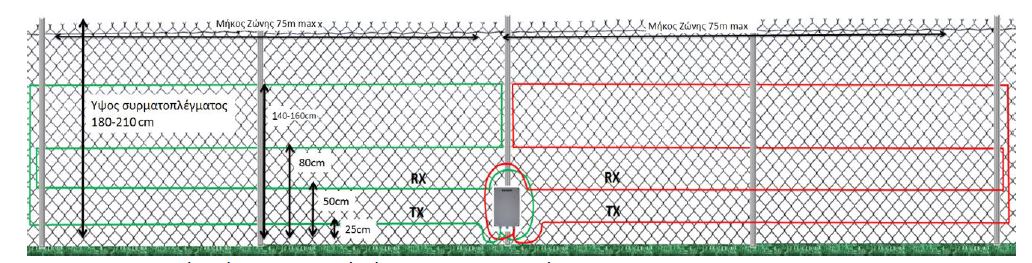

Τετραπλή διάταξη οπτικής ίνας στο συρματόπλεγμα



Τετραπλή διάταξη οπτικής ίνας στο συρματόπλεγμα



Η τετραπλή διάταξη της οπτικής ίνας (εικ. 3) διασφαλίζει την ανίχνευση της αναρρίχησης στο φράχτη, την εισβολή αυτοκινήτου ή άλλου μηχανήματος, την απόπειρα ανασηκώματος/απόπλεξη του συρματοπλέγματος και επί πλέον το κόψιμο για τη διάνοιξη οπής. Η τετραπλή διάταξη προσφέρει υψηλού επιπέδου προστασία και απευθύνεται σε ιδιοκτησίες υψηλής επικινδυνότητας, ως προς την απειλή. Η τετραπλή διάταξη είναι κατάλληλη για χώρους υψηλού κινδύνου, διαμορφώνει υψηλότερο δείκτη προστασίας και έχει ευκολία, ταχύτητα και χαμηλό κόστος εγκατάστασης.
